CHAPTER 4

The Semiconductor in Equilibrium





들어가며



우리는 Chapter 4.1.4에서 진성 반도체(Intrinsic Semiconductor)의 진성 페르미 에너지 준위(EFi)에 대해 학습했었습니다.

오늘은 관련 내용과 함께, 불순물 반도체(Extrinsic Semiconductor)의 페르미 에너지 준위(EF)에 대해 알아보겠습니다.



4.6 Posotion of Fermi Energy Level



진성 반도체(Intrinsic Semiconductor)에 도핑(Doping)을 하면 필연적으로 페르미 에너지 준위(EF)의 위치가 변하게 됩니다.

페르미 에너지 준위(EF)의 정의를 다시 한번 보겠습니다.

( 다른 표현으로 정의하기도 하지만, 이 책에서는 가장 간단한 형태의 정의로 소개합니다. )

페르미 에너지 준위(EF)란?
 : the energy below which all states are filled with electrons and above which all states are empty at T=0K.



즉, 도핑(Doping)을 하면 반도체 내부의 캐리어의 농도는 변하게 되므로, 페르미 에너지 준위(EF)가 변하는 건 너무 당연합니다.

일반적으로, 페르미 에너지 준위(EF)는 도너(Donor)를 도핑하면 증가하고, 억셉터(Acceptor)를 도핑하면 감소합니다.



이 때, 기준에 따라 표현할 수 있는 방법이 각각 두 가지 존재하는데, 이미 공부했던 내용이라 이해하기 쉽습니다.

즉, '기준 대비 페르미 에너지 준위(EF)가 어디에 위치하는지'에 대해 상상하면 됩니다.



아래의 그림을 보겠습니다.





Figure 4.17a는 n-type 반도체의 경우를 표현한 것입니다.

이 경우, 페르미 에너지 준위(EF)는 진성 페르미 에너지 준위(EFi) 대비 증가하게 되고,

Figure 4.18a의 p-type 반도체의 경우는 페르미 에너지 준위(EF)가 진성 페르미 에너지 준위(EFi) 대비 감소하게 되죠.



이제 앞서 말씀드렸던 것처럼,'기준 대비 페르미 에너지 준위(EF)의 위치를 표현하면 다음과 같습니다.



No. 도펀트 원자
(Dopant Atoms)
기준 수식 조건 적용
(Nd>>ni  ,  Na>>ni)
참고
 도너(Donor) Ec

식 (4.11)
EFi
- 식 (4.39)
 억셉터(Acceptor) Ev

식 (4.19)
EFi
- 식 (4.40)



결과적으로, 페르미 에너지 준위(EF)의 위치는 온도도펀트 원자의 농도에 의해 결정되는 것을 알 수 있습니다.



4.6.2 Variation of EF with Doping Concentration an Temperature



이제, 페르미 에너지 준위(EF)의 위치가 온도도펀트 원자의 농도에 의해 어떻게 변화되는지에 대해 알아보겠습니다.



1) 도펀트 원자의 농도에 따른 페르미 에너지 준위(EF)의 위치



앞서 여러 차례 언급하였던 것처럼,

페르미 에너지 준위(EF)는 도너(Donor)를 도핑하면 증가하고, 억셉터(Acceptor)를 도핑하면 감소합니다.

아래의 그림은 T=300K일 때, 도펀트 원자의 농도에 따른 페르미 에너지 준위(EF)의 위치입니다.





농도에 대한 x축이 로그 스케일(Log scale)로 표현되어 있어서 선형적으로 표현되는 것을 확인할 수 있습니다.





2) 온도따른 페르미 에너지 준위(EF)의 위치



온도에 따른 페르미 에너지 준위(EF)의 위치는 조금 더 어렵게 느껴질 수 있습니다.

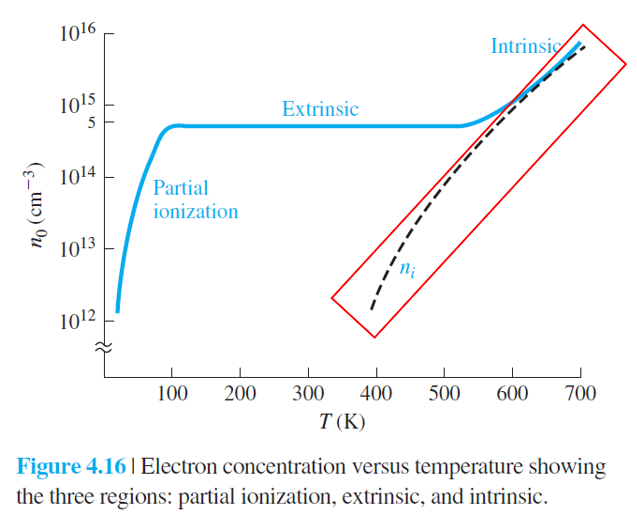

먼저, 이미 공부했었던 아래의 그래프를 보겠습니다.





온도가 증가함에 따라 진성 캐리어 농도(ni)가 증가하여, 불순물 반도체의 특성이 진성 반도체와 같이 변화하였죠.

진성 반도체의 특성처럼 변화한다는 건, 페르미 에너지 준위가 점점 EF = EFi 가 되는 것을 의미합니다.



그럼 이제 아래의 그래프를 보겠습니다.





빨간 화살표(①)가 앞서 살펴봤던, 농도가 증가함에 따라 변화하는 페르미 에너지 준위(EF)를 나타낸 것입니다.

도핑을 많이 하면 할수록, 진성 페르미 에너지 준위(EFi)와 멀어지는 것을 확인할 수 있습니다.



파란 화살표(②)가 온도 변화에 따른 페르미 에너지 준위(EF)를 나타냅니다.

온도가 증가할수록, 증가하는 진성 캐리어 농도(ni)에 의해 페르미 에너지 준위(EF)와 EFi 의 간격이 감소합니다.

이 때, 도펀트 원자(Dopant Atoms)의 농도가 클수록 더 높은 온도에서 EF = EFi 가 되는 것을 확인할 수 있는데요.

이것은 도펀트 원자의 농도가 클수록, 높은 온도에서 불순물 반도체의 특성이 더 잘 유지되는 것을 의미합니다.





4.6.2 Relevance of the Fermi Energy



이로써, 우리는 페르미 에너지 준위(EF)에 대한 중요한 개념을 모두 알아보았습니다.

이러한 페르미 에너지 준위(EF)는, 추후 서로 다른 페르미 에너지 레벨(EF)을 갖는 반도체 소자를 다룰 때 사용됩니다.

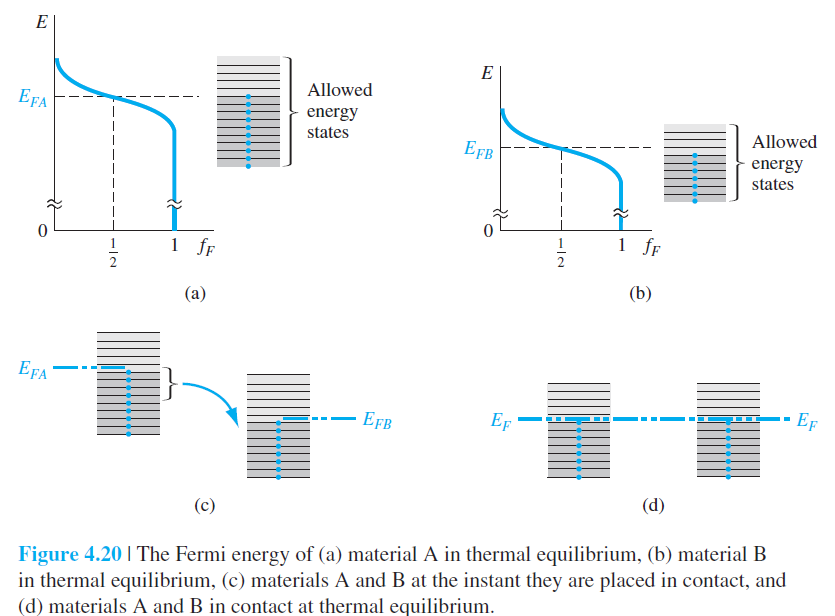

아래의 그림을 보겠습니다.





Figure 4.20c와 같이, 서로 다른 페르미 에너지 레벨(EF)을 갖는 반도체가 접촉(contact) 할 때,

상대적으로 페르미 에너지 준위(EFA)가 높은 왼쪽의 반도체 물질에서 오른쪽의 반도체 물질로 전자가 이동하고,

시간이 지나 열평형 상태(thermal equilibrium)에 도달하게 되면 두 물질의 페르미 에너지 준위(EF)는 같아집니다.



관련 내용은 추후 Chapper 7 과 Chapter 9 에서 다룰 예정입니다.





마치며



오늘은 페르미 에너지 준위(EF)의 위치가 온도와 도펀트 원자의 농도에 따라 어떻게 변화하는지 알아보았습니다.

다음 포스팅부터 Chapter 5. 캐리어 전송 현상(Carrier Transport Phenomena)에 대해 다루겠습니다.



감사합니다.
